国标法兰尺寸资料

GB/T 9114 PN0.6 Th螺纹法兰标准

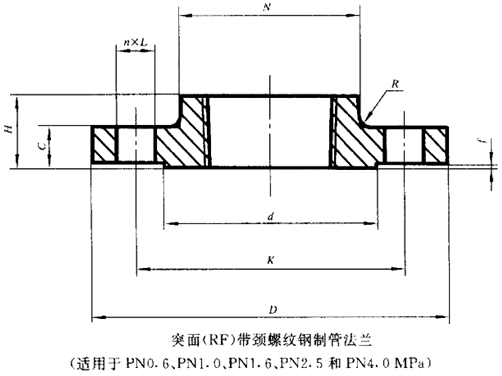

  GB/T 9114 PN0.6  Th螺纹法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9114 PN0.6  Th螺纹法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。



压力

通径

钢管外径

法兰外径

中心径

孔径

孔数

孔螺纹

水线径

水线高

盘厚

总高

法兰颈

R

PH

DN

A

D

K

L

n


d

£

C

H

N

R

PN0. 6

10

17.2

75

50

11

4

M10

33

2

12

20

25

3

15

21.3

80

55

11

4

M10

38

2

12

20

30

3

20

26.9

90

65

11

4

M10

48

2

14

24

40

4

25

33.7

100

75

11

4

M10

58

2

14

24

50

4

32

42.4

120

90

14

4

M12

69

2

16

26

60

5

40

48.3

130

100

14

4

M12

78

2

16

26

70

5

50

60.3

140

110

14

4

M12

88


16

28

80

5

65

76. 1

160

130

14

4

M12

108

2

16

32

100

6

80

88.9

190

150

18

4

M16

124

2

18

34

110

6

100

114.3

210

170

18

4

M16

144

2

18

40

130

6

125

139.7

240

200

18

8

M16

174

2

18

44

160

6

150

168.3

265

225

18

8

M16

199

2

20

44

185

8
