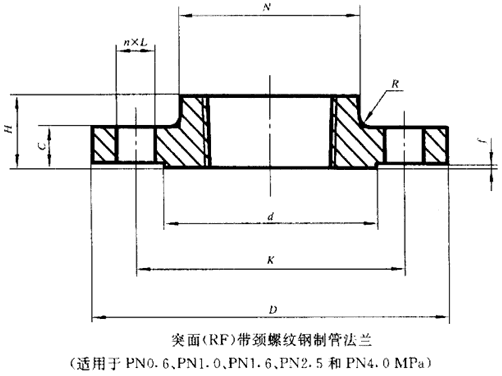

GB/T 9114 PN1.6 Th螺纹法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9114 PN1.6 Th螺纹法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
压力 | 通径 | 钢管外径 | 法兰外径 | 中心径 | 孔径 | 孔数 | 孔螺纹 | 水线径 | 水线高 | 盘厚 | 总高 | 法兰颈 | R |
PH | DN | A | D | K | L | ——一 | d | £ | C | H | N | R | |
PH1.0 PN1.6 | 10-50 | 按照PN40标准执行 | |||||||||||
65 | 76. 1 | 185 | 145 | 18 | 4 | M16 | 118 | 2 | 20 | 32 | 104 | 6 | |
80 | 88.9 | 200 | 160 | 18 | 8 | M16 | 132 | 2 | 20 | 34 | 118 | 6 | |
100 | 114.3 | 220 | 180 | 18 | 8 | M16 | 156 | 2 | 22 | 40 | 140 | 6 | |
125 | 139.7 | 250 | 210 | 18 | 8 | M16 | 184 | 2 | 22 | 44 | 168 | 6 | |
150 | 168.3 | 285 | 240 | 22 | 8 | M20 | 211 | 2 | 24 | 44 | 195 | 8 | |
