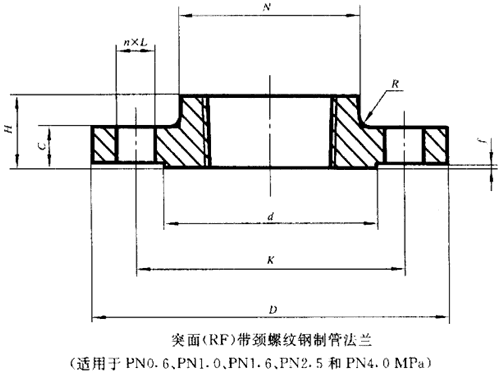

GB/T 9114 PN4.0 Th螺纹法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9114 PN4.0 Th螺纹法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
压力 | 通径 | 钢管外径 | 法兰外径 | 中心径 | 孔径 | 孔数 | 孔螺纹 | 水线径 | 水线高 | 盘厚 | 总高 | 法兰颈 | R |
PH | DN | A | D | K | L | n | d | £ | C | H | N | R | |
PN2. 5 PN4. 0 | 10 | 17.2 | 90 | 60 | 14 | 4 | M12 | 41 | 2 | 14 | 22 | 30 | 3 |
15 | 21.3 | 95 | 65 | 14 | 4 | M12 | 46 | 2 | 14 | 22 | 35 | 3 | |
20 | 26.9 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 26 | 45 | 4 | |
25 | 33.7 | 115 | 85 | 14 | 4 | M12 | 65 | 2 | 16 | 28 | 52 | 4 | |
32 | 42.4 | 140 | 100 | 18 | 4 | M16 | 76 | 2 | 18 | 30 | 60 | 5 | |
40 | 48.3 | 150 | 110 | 18 | 4 | M16 | 84 | 2 | 18 | 32 | 70 | 5 | |
50 | 60.3 | 165 | 125 | 18 | 4 | M16 | 99 | 20 | 34 | 84 | 5 | ||
65 | 76. 1 | 185 | 145 | 18 | 8 | M16 | 118 | 2 | 22 | 38 | 104 | 6 | |
80 | 88.9 | 200 | 160 | 18 | 8 | M16 | 132 | 2 | 24 | 40 | 118 | 6 | |
100 | 114.3 | 235 | 190 | 22 | 8 | M20 | 156 | 2 | 24 | 44 | 145 | 6 | |
125 | 139.7 | 270 | 220 | 26 | 8 | M24 | 184 | 2 | 26 | 48 | 170 | 6 | |
150 | 168.3 | 300 | 250 | 26 | 8 | M24 | 211 | 2 | 28 | 52 | 200 | 8 |
