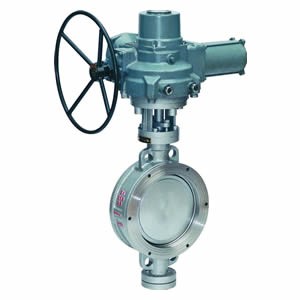

电动对夹硬密封蝶阀(D973H-16C)

上海国特阀门D973H电动对夹硬密封蝶阀是由高精度电动执行器与对夹式蝶阀组成，蝶阀采用三偏心多层次金属密封结构，阀体密封面采用堆焊合金钢或司太立硬质合金，硬密封蝶阀的密封面耐磨损，耐冲刷、耐腐蚀；使用寿命长。

【产品名称：电动对夹硬密封蝶阀】

【产品型号：D973H-16C】

上海国特阀门D973H电动对夹硬密封蝶阀由回转型角行程电子式电动执行器和蝶阀组成，属旋转高性能型调节或开关阀类，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

【产品介绍】：
上海国特阀门D973H电动对夹硬密封蝶阀是由高精度电动执行器与对夹式蝶阀组成，蝶阀采用三偏心多层次金属密封结构，阀体密封面采用堆焊合金钢或司太立硬质合金，硬密封蝶阀的密封面耐磨损，耐冲刷、耐腐蚀；使用寿命长。

【工作原理】：
D973H电动对夹硬密封蝶阀以AC220V、AC380V或DC24V电源电压作动力，接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0～90o，就能完成启闭动作或调节动作。

【产品特点】：
1、功能强劲:智能型、调节型、开关式。
2、体积小巧：体积仅相当于同类产品的35%左右。
3、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
4、使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
5、智能数控：内置模块直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。

【采用标准】：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

【主要技术参数】：

公称通经DN（mm）	50～2000
公称药理PN（MPa）	0.6	1.0	1.6	2.5
密封试验（MPa）	0.66	1.1	1.76	2.75
强度试验（MPa）	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

【主要零部件材料】：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

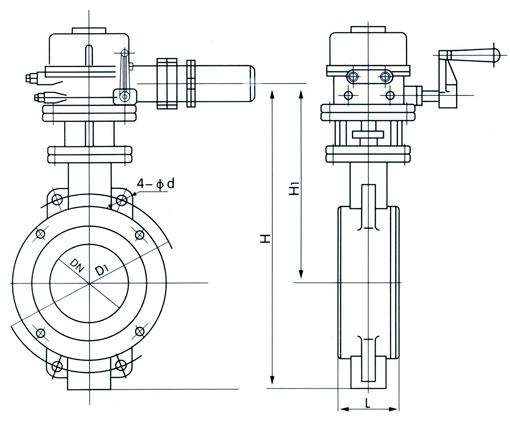

【主要外形连接尺寸】：

公称通经（DN）	主要尺寸			法兰孔尺寸和螺栓规格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H3	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49	380	120	160	Ф18	160	Ф18	160	Ф18
100	56	420	138	180	Ф18	180	Ф18	190	Ф23
125	64	460	164	210	Ф18	210	Ф18	220	Ф27
150	70	555	175	240	Ф23	240	Ф23	250	Ф27
200	71	605	208	295	M20	295	M20	310	M24
250	76	680	243	350	M20	355	M24	370	M27
300	83	800	283	400	M20	410	M24	430	M27
350	92	835	310	460	M20	470	M24	490	M30
400	102	915	340	515	M24	525	M27	550	M33
450	114	960	380	565	M24	585	M27	600	M33
500	127	1020	410	620	M24	650	M30	660	M33
600	154	1225	470	725	M27	770	M33	770	M36
700	165	1355	550	840	M27	840	M33	875	M39
800	190	1470	640	950	M30	950	M36	990	M45
900	203	1545	710	1050	M30	1050	M36	1090	M45
1000	216	1795	770	1160	M33	1170	M39	1210	M52
1200	254	1965	890	1380	M36	1390	M45	1420	M52
