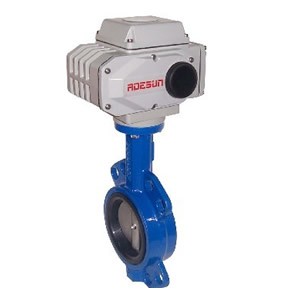

电动橡胶对夹蝶阀(D971X-16Q)

【产品名称：电动橡胶对夹蝶阀】

【产品型号：D971X-16Q】

    上海国特阀门D971X电动橡胶对夹蝶阀由回转型角行程电子式电动执行器和蝶阀组成，属旋转高性能型调节或开关阀类，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

【产品介绍】：
    上海国特阀门D971X电动橡胶对夹蝶阀是电动执行器与对夹橡胶蝶阀组合而成，蝶阀阀座采用三元乙丙密封圈，光洁度好，柔韧性强，增强了阀板与阀座的密封性。接受电动执行器的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量液位等参数的自动化控制。

【工作原理】：
    D971X电动橡胶对夹蝶阀以AC220V、AC380V或DC24V电源电压作动力，接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0～90o，就能完成启闭动作或调节动作。

【产品特点】：
1、功能强劲:智能型、调节型、开关式。
2、体积小巧：体积仅相当于同类产品的35%左右。
3、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
4、使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
5、智能数控：内置模块直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。

【采用标准】：

【主要技术参数】：

【主要零部件材料】：

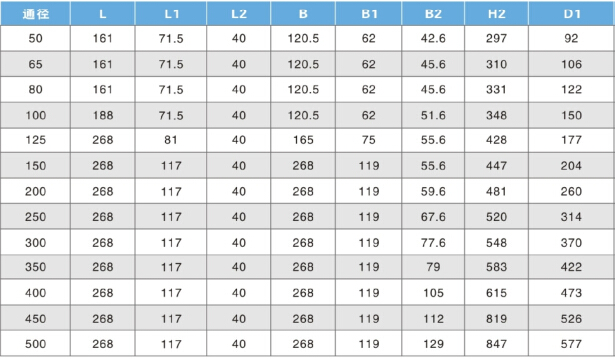

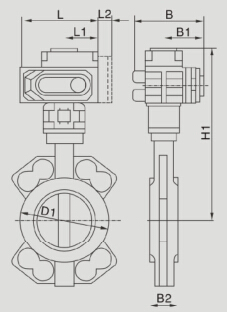

【主要外形连接尺寸】：
