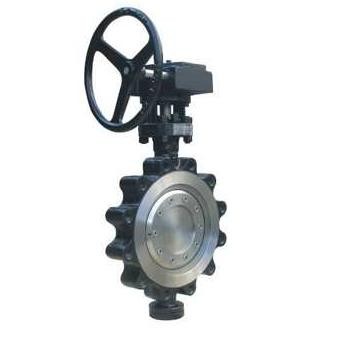

美标对夹硬密封蝶阀(D373H-16C)

【产品名称：美标对夹硬密封蝶阀】

【产品型号：D373H-16C】

    上海国特阀门D373H美标对夹硬密封蝶阀又名支耳式蝶阀、单夹式蝶阀，阀体周边带凸耳且设计成带螺孔单法兰结构,完全密封，泄漏为零。

【产品介绍】：
    上海国特阀门D373H美标对夹硬密封蝶阀采用三维偏心原理设计，开启关闭蝶阀时阀座与蝶板上的密封面之间无任何摩擦，阀座采用堆焊钴基硬质合金多层次结构，使密封面的空间运动轨迹达到理想化，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

【工作原理】：
    D373H美标对夹硬密封蝶阀阀杆轴线与蝶板密封面间偏置，并与阀体通道轴线偏置，阀座回转轴线与阀体通道轴线形成一个偏心角，故形成三偏心。从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。

【产品特点】：
1、阀座与蝶板几乎无磨损，具有越关越紧的密封功能。
2、蝶板密封面采用堆焊钴基硬质合金，密封面耐冲刷磨损，使用寿命长。
3、适用于热力管道的关断及流量控制，具有优良的耐热性和双向密封性能。
4、采用轴向定位装置不发生轴向蝶板窜动而引起上下密封面部分压伤，磨损泄漏。
5、阀座密封圈在温度循环状态下保持关闭性能，阀体收缩不传向阀座，不使阀门出现阻滞。

【主要零件材料】：

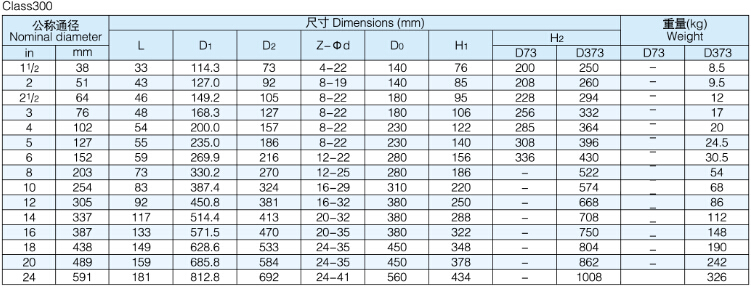

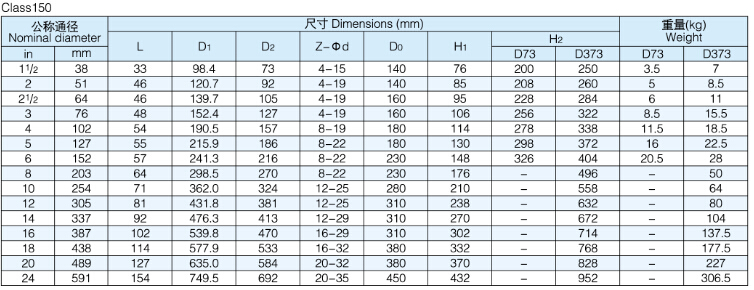

【主要连接尺寸】：
