上海国特阀门D71X美标橡胶蝶阀阀体外部采用户外形环氧树脂粉末喷涂，铸件表面处理技术先进，喷涂外观精美，防腐性能更优。阀板采用SS304、SS316不锈钢材料，具有优良的耐腐蚀性能和较好的抗晶间腐蚀性能。采用无销扁轴连接，传动和双向密封可靠。阀座采用三元乙丙密封圈，光洁度好，柔韧性强，增强了阀板与阀座的密封性。
【产品名称：美标橡胶蝶阀】
【产品型号：D71X-16Q】
上海国特阀门D71X美标橡胶蝶阀又名支耳式蝶阀、单夹式蝶阀，阀体周边带凸耳且设计成带螺孔单法兰结构,完全密封，泄漏为零。
【产品介绍】：
上海国特阀门D71X美标橡胶蝶阀阀体外部采用户外形环氧树脂粉末喷涂，铸件表面处理技术先进，喷涂外观精美，防腐性能更优。阀板采用SS304、SS316不锈钢材料，具有优良的耐腐蚀性能和较好的抗晶间腐蚀性能。采用无销扁轴连接，传动和双向密封可靠。阀座采用三元乙丙密封圈，光洁度好，柔韧性强，增强了阀板与阀座的密封性。
【工作原理】：
D71X美标橡胶蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°～90°之间，旋转到90°时，阀门则牌全开状态。
【产品特点】：
1、流量特性趋直线，调节性能好。
2、驱动方式可选择手动、电动或气动。
3、密封件可更换，且密封可靠达到双向密封。
4、小巧轻便，容易拆装及维修，并可在任意位置安装。
5、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
6、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
【主要零件材料】：
名称Name | 材料Materials |
阀体Body | 灰铸铁、球墨铸铁、铸钢、304不锈钢、316不锈钢、316L不锈钢Cast Iron,Ductile Iron,Carbon Steel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L |
阀板Disc | 球铁尼龙、球铁电镀、304不锈钢、316不锈钢、316L不锈钢、双相不锈钢、铝青铜Ductile Iron Coated by Nylon,Ductile Iron Coated by Nickel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L,Duplex Stainless Steel,Aluminum Bronze |
阀座Seat | 三元乙丙、丁腈、聚四氟乙稀、耐磨乙丙、耐温乙丙、氟橡胶、硅橡胶EPDM,NBR,PTFE,Wear-resistant EPDM,High-temperature EPDM,Fluorine Rubber,Silicon rubber |
阀轴Stem | 45#碳钢、304不锈钢、316不锈钢、416不锈钢Carbon Steel 45#，Stainless Steel 304，Stainless Steel 316，Stainless Steel 416 |
产品型号Products Model | D71X-10/16 |
公称通径(mm)Normal Diameter | DN40-DN150 |
公称压力(Mpa)Normal Diameter | PN1.0-1.6MPa |
适用介质Applicable medium | 水、海水、污水、油、空气、食品、弱酸碱等Water,Sea Water,Sewage,Oil,Air,Food,Weak acid and soda etc. |
适用温度Applicable temperature | -10～110℃ |

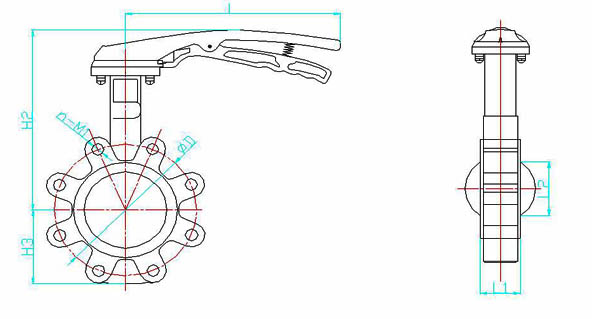

主要连接尺寸：
规格 | H2 | H3 | n-M1 | ΦD | L1 | L2 | L | 重量(KG) | |
PN1.0 | PN1.6 | ||||||||
DN40 | 150 | 71 | 4-M16 | 4-M16 | 110 | 33.5 | 30 | 176 | 2.42 |
DN50 | 211.93 | 82.55 | 4-M16 | 4-M16 | 125 | 42 | 32 | 176 | 3.85 |
DN65 | 224.63 | 95.25 | 4-M16 | 4-M16 | 145 | 45 | 47 | 176 | 4.32 |
DN80 | 230.88 | 101.6 | 4-M16 | 8-M16 | 160 | 45 | 65 | 176 | 4.95 |
DN100 | 259.03 | 123.83 | 8-M16 | 8-M16 | 180 | 52 | 91 | 215 | 8.51 |
DN125 | 272.73 | 138.53 | 8-M16 | 8-M16 | 210 | 55 | 112 | 260 | 10.48 |
DN150 | 285.43 | 149.23 | 8-M20 | 8-M20 | 240 | 56 | 146 | 260 | 10.66 |
