上海国特阀门Z60Y高压焊接闸阀也称电站闸阀，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸汽等非腐蚀性介质。与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
【产品名称：高压焊接闸阀】
【产品型号：Z60Y-P54 170V】
上海国特阀门Z60Y高压焊接闸阀主要技术参数为：PN1.6～32MPa，100V～170V，DN10～600mm，使用温度为-29～695℃，主体材料为碳钢、铬钼钢、铬钼钒钢、奥氏体不锈钢等，适用介质为水、蒸汽、油品等。产品被广泛应用于火力发电厂的各种工况的管路上。操作方式：手动、电 动、气动、齿轮传动等。
【产品介绍】：
上海国特阀门Z60Y高压焊接闸阀也称电站闸阀，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸汽等非腐蚀性介质。与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
【工作原理】：
Z60Y高压焊接闸阀独特的闸板弹性槽设计，自动补偿加工误差，适应高温工况，阀杆表面经精密磨削及硬化处理，采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，双向承压密封设计，满足各类特殊工况的苛刻要求。
【产品特点】：
1、采用压力自紧式密封结构，弹性闸板，两端支管为焊接连。
2、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀和抗擦伤性。
3、阀座密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好，阀瓣密封面经硬化氮化处理。
【性能规范】Property and specifiecation：
产品型号 Product type公称压力PN(MPa)Nominal pressure | 试验压力(MPa)Test pressure | 工作压力(MPa)Working pressure | 工作温度(℃)Working temperature | 适用介质Appicable medium | ||
强度试验Sheel test | 密封试验/上密封实验Seal test | |||||
Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽、Water,steam |
Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 Steam |
Z960Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | |
【主要零件材料】Matecrial for main parts：
零件名称Part name 材料牌号Material designation 阀体Body WCB WC6 WC9 阀板Disc WCB WC6 WC9 阀盖Bonnet 25 12Cr1Mo1VA 阀杆Stem 1Cr17Ni2 20Cr1Mo1VA 阀座Seat 25 12Cr1Mo1VA 密封环Sealing ring S软钢(增强柔性石墨)S soft steel (flexible graphite) S软钢S soft steel F软钢F Soft steel 填料Packing 增强柔性石墨Fexible graphite 支架Yoke WCB WCB或WC6 阀杆螺母Stem nut 45(ZCuZn25A16Fe3Mn3) 四开环Four piece ring 1Cr13 20Cr1MoVA 公称通径DNNominal diameter 主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions 电动装置Electric dewice 重量(kg)Weight d L H L1 L2 Z960Y-250 100 84 406 1164 437 277 DZW45 234 125 100 483 1402 437 277 DZW60 343 175 158 711 1650 554 309 DZW180 638 225 200 864 1650 554 309 DZW180 654 300 280 1067 2106 764 398 DZW350 1973 Z960Y-320 100 96 533 1236 437 277 DZW60 291 125 118 610 1302 437 277 DZW60 315 150 148 762 1403 526 283 DZW90 672 175 148 762 1650 554 309 DZW180 684 225 222 1041 1650 554 309 DZW180 696 Z960Y-P54100V 175 148 762 1650 554 309 DZW180 683 225 222 1041 1650 554 309 DZW180 704 250 222 1041 1795 554 309 DZW180 1214 300 294 1245 2080 554 309 DZW250 2125 Z960Y-P54170V 125 98 630 1230 437 277 DZW60 312 225 186 1060 1680 554 309 DZW180 1401 300 278 1397 2265 764 DZW500 2834 325 310 1448 2265 690 398 DZW500 2632 350 338 1550 2536 715 DZWC-4 5591

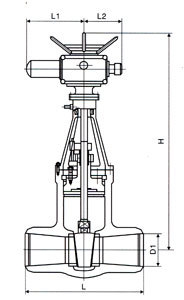

【主要尺寸及重量】Main dimensions and weight：
