弹性座封明杆闸阀（Z41X-16Q、RRHX）

【产品名称：弹性座密封明杆闸阀】

【产品型号：Z41X-16Q、RRHX】

    上海国特阀门Z41X、RRHX弹性座密封明杆闸阀是引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷，具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。

【产品介绍】：

    上海国特阀门Z41X、RRHX弹性座密封明杆闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，这样从根本上杜绝了腐蚀发生的可能性。

【工作原理】：
    Z41X、RRHX弹性座密封明杆闸阀阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降，这种结构对阀杆的润滑有利，开闭程度明显。工作原理是在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也将操作转矩变为操作推力，来实现闸板的启闭。

【产品特点】：
1、整体阀盖暗杆设计，结构紧凑；
2、阀杆螺母与闸板两体结构，无卡阻现象发生；
3、有优秀的防腐性能，壳体内，外表面喷涂环氧树脂。
4、直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
5、阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
6、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998，闸板整体包覆符合卫生检验的橡胶；

【主要零部件材料】：

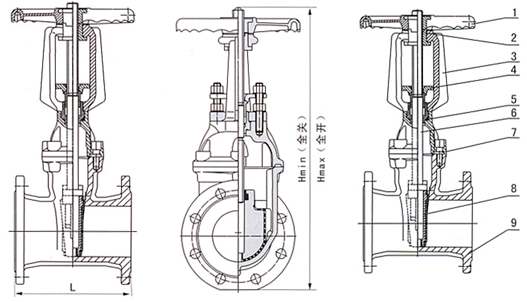

【主要外形和连接尺寸】：

※备注：
☆RVXX表示非明杆式闸阀
☆RVXP表示附省力装置
☆RRXX表示明杆式闸阀
☆RRHX表示明杆式附手轮
☆RREX表示明杆式附电动操作装置
☆RVCX表示非明杆式附转动帽
☆RVHX表示非明杆式附手帽
☆RVHS表示非明杆式附信号显示器
☆RVEX表示非明杆式附电动操作装置
☆RVCH表示非明杆式附传动帽卧式操作装置
☆RVHH表示非明杆式附手轮卧式操作装置
☆PN22级另订制
