手动刀形闸阀（PZ73H-10C 16C）

上海国特阀门PZ73H手动刀形闸阀采用手轮驱动，操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

【产品名称：手动刀形闸阀】

【产品型号：PZ73H-10C 16C】

上海国特阀门PZ73H手动刀形闸阀采用刀形闸板，具有良好的剪切截止作用，最适宜于浆料、粉粒料、纤维、浆液、泥沙浆、污水处理等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。材质：铸铁、碳钢、不锈钢。尺寸范围：DN50～DN1000。最大压力：2.5MPa。

【产品介绍】：
上海国特阀门PZ73H手动刀形闸阀采用手轮驱动，操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

【工作原理】：
PZ73H手动刀形闸阀采用整体式结构，包括阀体、闸板和U型密封条，阀体中腔底部设有凹槽并装有弹性U型密封条，当阀门关闭时闸板下移，闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封。当刀闸阀开启时闸板上移，闸板底部边缘与密封条脱离，密封条弹起与凹槽平整，能防止刀闸阀在使用过程中，介质沉淀物积存在阀体中腔的凹槽里。

【产品特点】：
1、采用对夹一体式结构，体积小，重量轻。
2、采用可更换式密封结构，维修跟换更方便。
3、完全敞开的通道，可以防止介质在阀内的沉积。
4、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

【产品其他参数】：

主要性能规范：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质：

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

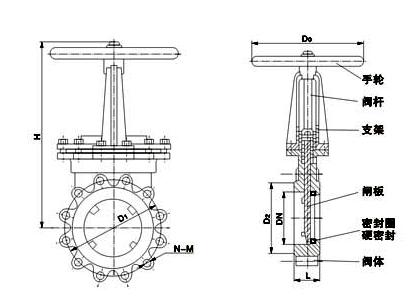

主要外形及连接尺寸(mm)：

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
