气动带手动刀形闸阀（PZ6S73H-10C）

上海国特阀门PZ6S73H气动带手动刀形闸阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动—手动转换装置和阀盖填料箱装置等部分组成。气缸盖上部装有气动手动转换装置。手动操作闸阀时，手轮旋向和普遍手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

【产品名称：气动带手动刀形闸阀】

【产品型号：PZ6S73H-10C】

上海国特阀门PZ6S73H气动带手动刀形闸阀采用刀形闸板，具有良好的剪切截止作用，最适宜于浆料、粉粒料、纤维、浆液、泥沙浆、污水处理等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。材质：铸铁、碳钢、不锈钢。尺寸范围：DN50～DN1000。最大压力：2.5MPa。

【产品介绍】：
上海国特阀门PZ6S73H气动带手动刀形闸阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动—手动转换装置和阀盖填料箱装置等部分组成。气缸盖上部装有气动手动转换装置。手动操作闸阀时，手轮旋向和普遍手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

【工作原理】：
PZ6S73H气动带手动刀形闸阀具有气动执行机构(双层气缸并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置；反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。

【产品特点】：
1、采用对夹一体式结构，体积小，重量轻。
2、采用可更换式密封结构，维修跟换更方便。
3、完全敞开的通道，可以防止介质在阀内的沉积。
4、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

【可选附件】：
1、信号反馈。
2、电/气阀门定位器（调节型用）。
3、气源处理三联件（包括减压阀、过滤器、油雾器）。
4、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）。

产品零部件材料

阀体、上盖Valve body, upper cap	碳钢、不锈钢
阀板Valve plate	不锈钢
阀杆Stem	不锈钢
密封圈Seal ring	橡胶、四氟、不锈钢、硬质合金

产品性能参数

公称压力Nominal pressure	PN
壳体试验Casing test	1.5XPN
密封试验Leak test	1.1XPN
工作温度Operating temperature	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物

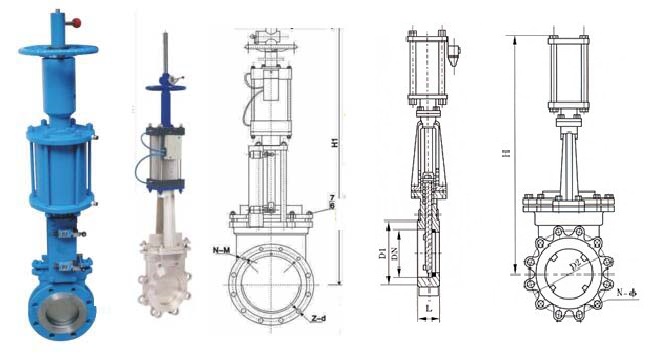

产品外形及结构尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	50	90	110	335	4-M12	1.0	250	70	320	350	900	12-M20
	65	50	110	130	363	4-M12		300	80	368	400	1120	12-M20
	80	50	125	150	395	4-M16		350	90	428	460	1260	16-M20
	100	50	145	170	465	4-M16		400	100	482	515	1450	16-M22
	125	50	175	200	530	8-M16		450	120	532	565	1600	20-M22
	150	60	200	225	630	8-M16		500	130	585	620	1800	20-M22
	200	60	255	280	750	8-M16		600	140	685	725	2300	20-M27
	250	70	310	335	900	12-M16	1.6	50	65	100	125	335	4-M16
	300	80	362	395	1120	12-M20		65	65	120	145	363	4-M16
	350	90	412	445	1260	12-M20		80	70	135	160	395	8-M16
	400	100	462	495	1450	16-M20		100	70	155	180	480	8-M16
	450	120	518	550	1600	16-M20		125	70	185	210	540	8-M16
	500	130	568	600	1800	16-M20		150	80	210	240	645	8-M20
	600	140	670	705	2300	20-M22		200	80	265	295	770	12-M20
1.0	50	50	100	125	335	4-M16		250	94	320	355	920	12-M22
	65	50	120	145	363	4-M16		300	98	375	410	1150	12-M22
	80	50	135	160	395	4-M16		350	100	435	470	130	16-M22
	100	50	155	180	465	8-M16		400	110	485	525	1500	16-M27
	125	50	185	210	530	8-M16		450	120	545	585	1650	20-M27
	150	60	210	240	630	8-M20		500	130	608	650	1850	20-M30
	200	60	265	295	750	8-M20		600	140	718	770	2360	20-M36
