水封闸阀（DSZ41H-16C）

上海国特阀门DSZ41H水封闸阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。

【产品名称：水封闸阀】

【产品型号：DSZ41H-16C】

上海国特阀门DSZ41H水封闸阀阀盖填料室带有水封结构，接口通入压力为0.6-1.0MPA的水时，可使系统与大气隔离，具有良好的气密性，驱动方式有手动，电动。

【产品介绍】：
上海国特阀门DSZ41H水封闸阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。

【工作原理】：
DSZ41H水封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

【产品特点】：
1、阀盖填料室带有水封结构，具有良好的气密性。
2、具有结构紧凑，密封面不易磨损，密封性能好，启闭时间短等特点。
3、产品采用倒密封结构，可在不停机工况下进行维修和更换密封填料。
4、闸板采用平行式双闸板结构或楔式单闸板结构，密封可靠，开闭轻便，检修方便。

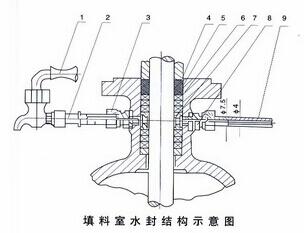

1、旋塞。2、接头。3、水封管接头。4、填料。5、聚四氟乙烯填料。6、成型填料。7、水封环。8、垫料座圈。9、无缝钢管。

DS/Z41H-40 DS/Z41Y-40I DS/Z941H-40 DS/Z941Y-40I

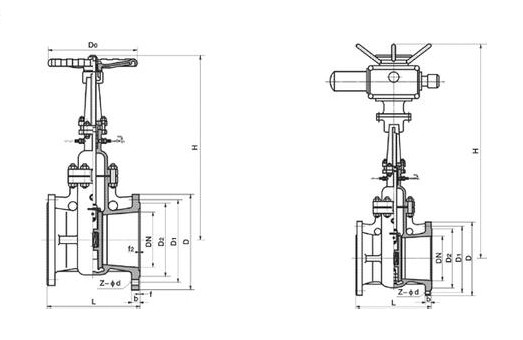

公称通径 DN/mm Nominal diameter	L	D	D1	D2	D6	f	b	f2	Z-φd	手动 Manuall			电动 Electricall
公称通径 DN/mm Nominal diameter	L	D	D1	D2	D6	f	b	f2	Z-φd	H	Do	重量/kg Weight	H	电动装置 Electric device	重量/kg Weight
50	250	160	125	100	88	3	20	4	4-φ18	330	300	27	620	DZWl0	55
65	280	180	145	120	110	3	22	4	8-φ18	435	300	38	714	DZWlO	65
80	310	195	160	135	121	3	22	4	8-φ侣	491	350	42	765	DZWl5	70
100	350	230	190	160	150	3	24	4.5	8-φ23	573	350	57	840	DZW201I	86
125	400	270	220	188	176	3	28	4 5	8-φ25	582	400	91	852	DZW201I	120
150	450	300	250	218	204	3	30	4 5	8-φ25	605	400	110	875	DZW30	138
200	550	375	320	282	260	3	38	4.5	12-φ30	739	450	169	1015	DZW30	200
250	650	445	385	345	313	3	42	4.5	12-φ34	862	550	207	1225	DZW40	298
300	750	510	450	408	364	4	46	4.5	16-φ34	990	650	266	1371	DZW60	383
350	850	570	510	465	422	4	52	5	16-φ34	1139	750	513	1507	DZW90l	604
400	950	655	585	535	474	4	58	5	16-φ41	1523	850	627	1912	DZWl20	866

DS/Z44H-64 DS/Z44Y-64I DS/Z944H-64 DS/Z944Y-64I

公称通径 DN/mm Nominal diameter	L	D	D1	D2	D6	f	b	f2	Z-φd	手动 Manuall			电动 Electricall
公称通径 DN/mm Nominal diameter	L	D	D1	D2	D6	f	b	f2	Z-φd	H	Do	重量/kg Weight	H	电动装置 Electric device	重量/kg Weight
50	250	175	135	105	88	3	26	4	4-φ23	337	300	30	622	DZWl0	58
65	280	200	160	130	110	3	28	4	8-φ23	441	300	41	714	DZW15	69
80	310	210	170	140	121	3	30	4	8-φ23	496	350	45	765	DZW20I	73
100	350	250	200	168	150	3	32	4.5	8-φ25	578	400	62	840	DZW20l	90
125	400	295	240	202	176	3	36	4.5	8-φ30	588	400	97	852	DZW30	124
150	450	340	280	240	204	3	38	4.5	8-φ34	610	450	115	875	DZW30	142
200	550	405	345	300	260	3	44	4.5	12-φ34	744	550	172	1195	DZW45	276
250	650	470	400	352	313	3	48	4.5	12-φ41	867	650	211	1225	DZW60	317
300	750	530	460	412	364	4	54	4.5	16-φ41	996	750	271	1393	DZW90	399
350	850	595	525	475	422	4	60	5	16-φ41	1142	850	518	1507	DZWl20I	647
400	950	670	585	525	474	4	66	5	16-φ48	1537	900	633	2075	DZWl80	882

DS/Z41H-100 DS/Z41Y-100I DS/Z941H-100 DS/Z941Y-100I

<td style="border-width: medium

公称通径 DN/mm Nominal diameter	L	D	D1	D2	D6	f	b	f2	Z-φd	手动 Manuall	电动 Electricall	公称通径 DN/mm Nominal diameter	L	D	D1
50	250	195	145	112	88	3	28	4	4-φ25	337	300	34	622	DZWl0	62
65	280	220	170	138	110	3	32	4	8-φ25	441	300	46	714	DZWl5	74
80	310	230	180	148	121	3	34	4	8-φ25	496	350	50	765	DZW20I	78
100	350	265	210	172	150	3	38	4.5	8-φ3O	578	400	67	840	DZW30I	95
125	400	310	250	210	176	3	42	4.5	8-φ34	588	400	102	852	DZW30	129
150	450	350	290	250	204	3	46	4.5	12-φ34	610	450	121	875	DZW45	221
200	550	430	360	312	260	3	54	4.5	12-φ41	744	550	178	1195	DZW60	285
250	650	500	430	382	313	3	60	4 5	12-φ41	867	650	217	1225	DZW90l
