平板闸阀（Z43F-16C）

【产品名称：平板闸阀】

【产品型号：Z43F-16C】
    上海国特阀门Z43F平板闸阀是单闸板结构，有非金属密封和金属密封两种，主要用于油矿钻井泥浆循环系统设备，控制水、油、泥浆、聚合物、粘土胶、天然气等管线的流通与关闭，适用于压力1.6MPa～15.0MPa（Class150～900LB），工作温度≤121℃。我公司另有双闸板结构。

【产品介绍】：
    上海国特阀门Z43F平板闸阀带导流孔，其流量特性等同于同规格的管道，呈等百分比特性。不带导流孔，其中腔跨度较楔式闸阀小，且属于规则的圆柱体，所以基本上除压力损失较带导流孔的大外，其余特性基本接近。不带导流孔调节型的平板闸阀其对流量的调节特性优于普通不带导流孔的平板闸阀。

【工作原理】：
    Z43F平板闸阀内部压力相当时，闸板处于闭合状态，阀座表面PTFE密封环形成初始密封，每次阀门开或关时，阀座圈都能清洁闸板两侧。对阀门施加管道压力时，压力作用于闸板，迫使它贴近出口阀座上的PTFE环，压缩它直到停在钢制阀座上，这样就形成了双重密封，首先是PTFE对金属密封，然后是金属对金属密封，阀座也被牢固地推到凹槽。阀腔压力泄放后，形成进口密封，管道压力作用于进口阀座，使其移向闸板，这时形成PTFE对金属密封，同时O形圈与阀座凹槽形成紧密的密封。

【产品特点】：
1、可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。
2、闸板、阀座经特殊工艺处理、喷焊硬质合金，耐磨四氟，实现双重密封。
3、调节型平板闸阀适用于泵、站出口及其它需调节介质的管路上，调节和截断介质。
4、启闭迅速，带缓冲机构，关闭无冲击，气动，手动转换结构新颖，操作灵活，方便可靠。
5、有整体防爆型（Z9B），防爆型（Z9b），普通型（Z9）三种，可根据用户需要选配其它型号。
6、本公司引进国外平板闸阀的先进技术，进行了重大改进，其结构合理，密封可靠，维护方便。

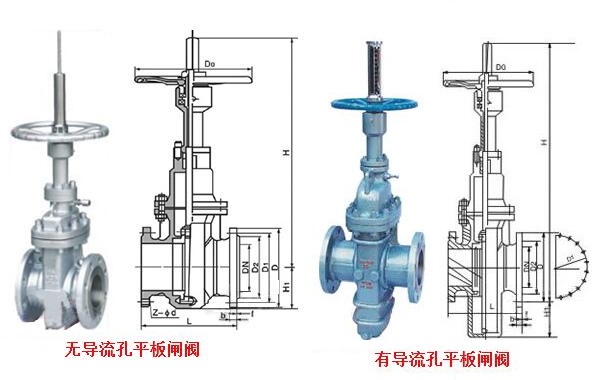

7、有导流孔平板闸阀用于需要通球清管的管线，无导流孔平板闸阀用于不需要通球清管的管线上。

【型号说明】：
※抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”

【产品标准】：
★API6D 管道阀门
★JB/T5198-91管线用钢制平板闸阀
★ANSI B16.5a-1992管法兰管件
★JB/T79.1～79.2 管体铸钢管法兰
★GB/T13927-92通用阀门压力试验
★JB/T9092-1999阀门的检验与试验

【性能规范】：

【主要零件材料】：

【主要外形尺寸及连接尺寸(JB/T79.1-1994)】：
