国标法兰尺寸资料

GB/T 9116 PN4.0 SO 平焊法兰标准

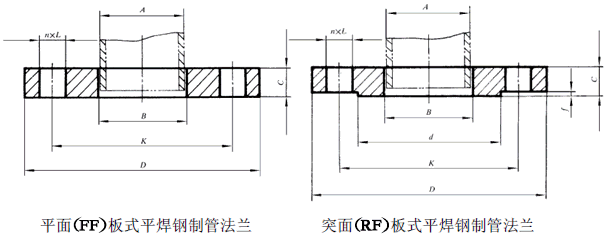

  GB/T 9116 PN4.0 SO  平焊法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9116 PN4.0 SO  平焊法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。




压力

通径

钢管外径

连接尺寸

密封面

盘

总

高

颈部直径

R

内径

单重

FF

单重

RF

系列1

系列2

m

中心

距

孔径

孔数

螺栓

直径

高

厚

系列1

系列

2

系列1

系列

2

GB/T 9116 PN4.0 MPa SO带颈 平焊法兰

10

17.2

14

90

60

14

4

M12

41

2

14

22

30

30

3

18

15

0.63

0.56

15

21.3

18

95

65

14

4

M12

46

2

14

22

35

35

3

22

19

0.71

0.63

20

26.9

25

105

75

14

4

M12

56

2

16

26

45

45

4

27.5

26

1.01

0.93

25

33.7

32

115

85

14

4

M12

65

2

16

28

52

52

4

34.5

33

1.22

1.12

32

42.4

38

140

100

18

4

M16

76

2

18

30

60

60

5

43.5

39

1.95

1.79

40

48.3

45

150

110

18

4

M16

34

2

18

32

70

70

5

49.5

46

2.29

2.12

50

60.3

57

165

125

18

4

M16

95

2

20

34

84

84

5

61.5

59

3.02

2.81

65

76.1

76

185

145

18

8

M16

118

2

22

38

104

104

6

77.5

78

3.95

3.73

80

88.9

89

200

160

18

8

M16

132

2

24

40

118

118

6

90.5

91

4.89

4.65

100

114.3

108

235

190

22

8

M20

156

2

24

44

145

145

6

116

110

6.55

6.21

125

139.7

133

270

220

26

8

M24

184

2

26

48

170

170

6

141.5

135

8.82

8.41

150

168.3

159

300

250

26

8

M24

211

2

28

52

200

200

8

170.5

161

11.21

10.72
