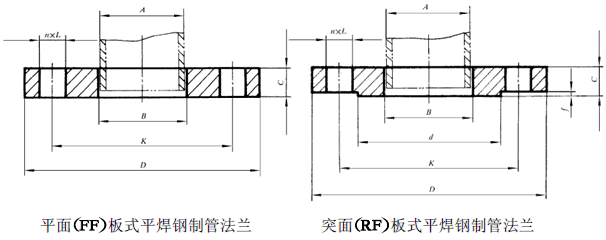

GB/T 9116 PN2.0 SO 平焊法兰标准

外径

中心距

孔径

螺栓

直径

高

GB/T 9116 PN 2. OMPa SO带颈 平焊法兰

15

21.3

90

60.5

16

4

M14

35

2

11.5

16

30

—

22

0.48

0.41

20

26.9

100

70

16

4

M14

43

2

13

16

38

—

28

0.67

0.58

25

33.7

110

79.5

16

4

M14

51

2

14.5

17

49

—

34.5

0.90

0.80

32

42.4

120

89

16

4

M14

63.5

2

16

21

59

—

43.5

1.18

1.07

40

48.3

130

98.5

16

4

M14

73

2

17.5

22

65

—

49.5

1.50

1.37

50

60.3

150

120.5

18

4

M16

92

2

19.5

25

78

—

62

2.16

2.01

65

73

180

139.5

18

4

M16

105

2

22.5

29

90

—

74.5

3.65

3.40

80

88.9

190

152.5

18

4

M16

127

2

24

30

108

—

90.5

4.07

3.84

100

114.3

230

190.5

18

8

M16

157.5

2

24

33

135

—

116

5.72

5.41

125

141.3

255

216

22

8

M20

186

2

24

36

164

—

143.5

6.47

6.15

150

168.3

280

241.5

22

8

M20

216

2

25.5

40

192

—

170.5

7.85

7.51

200

219.1

345

298.5

22

8

M20

270

2

29

44

246

—

221.5

12.89

12.36

250

273

405

362

26

12

M24

324

2

30.5

49

305

—

276

16.93

16.30

300

323.9

485

432

26

12

M24

381

2

32

56

365

10

327

27.62

26.61

350

355.6

535

476

29.5

12

M27

413

2

35

57

400

10

359

35.95

34.65

400

406.4

600

540

29.5

16

M27

470

2

37

64

457

10

410.5

47.26

45.71

450

457

635

578

32.5

16

M30

533.5

2

40

68

505

10

462

49.85

48.60

500

508

700

635

32.5

20

M30

584.5

2

43

73

559

10

513

63.70

62.13

600

610

815

749.5

35.5

20

M33

692.5

2

48

83

664

10

616

90.14

88.17
