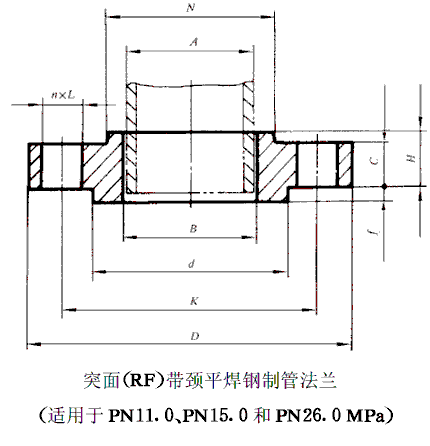

GB/T 9116 PN26 SO 平焊法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9116 PN26 SO 平焊法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
压力 | 通径 | 钢管通径 | 连接尺寸 | 密封面 | 盘厚 | 总高 | 颈部直径 | 内径 | 单重 FF | 单重 RF | |||||
外径 | 中心距 | 孔径 | 孔数 | 螺栓 | 直径 | 高 | |||||||||
GB/T 9116 PN26MPa SO带颈 平焊法兰 | 15 | 21.3 | 120 | 82.5 | 22 | 4 | M20 | 35 | 7 | 22.5 | 32 | 38 | 22 | 1.72 | 1.75 |
20 | 26.9 | 130 | 89 | 22 | 4 | M20 | 43 | 7 | 25.5 | 35 | 44 | 28 | 2.30 | 2.34 | |
25 | 33.7 | 150 | 101.5 | 26 | 4 | M24 | 51 | 7 | 29 | 41 | 52 | 34.5 | 3.44 | 3.50 | |
32 | 42.4 | 160 | 111 | 26 | 4 | M24 | 63.5 | 7 | 29 | 41 | 64 | 43.5 | 3.92 | 4.01 | |
40 | 48.3 | 180 | 124 | 29.5 | 4 | M27 | 73 | 7 | 32 | 44 | 70 | 49.5 | 5.41 | 5.53 | |
50 | 60.3 | 215 | 165 | 26 | 8 | M24 | 92 | 7 | 38.5 | 57 | 105 | 62 | 9.60 | 9.80 | |
65 | 73 | 245 | 190.5 | 29.5 | 8 | M27 | 105 | 7 | 41.5 | 64 | 124 | 74.5 | 13.53 | 13.77 | |
