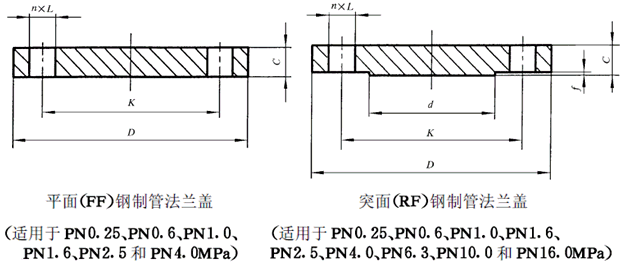

GB/T 9123 PN0.25 BL 盲板法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9123 PN0.25 BL 盲板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
公称 通径 DN | 连接尺寸 | 密封面 | 法兰 厚度 C | |||||||
法兰 外径 D | 螺栓孔 中心圆 直径 K | 螺栓 孔径 L | 螺栓 数量 n | 螺栓 螺纹 规格 | 的 | f | ||||
10-600 | 使用PN0.6MPa法兰尺寸 | |||||||||
700 | 860 | 810 | 26 | 24 | M24 | 772 | 5 | 36 | ||
800 | 975 | 920 | 30 | 24 | M27 | 878 | 5 | 38 | ||
900 | 1 075 | 1 020 | 30 | 24 | M27 | 978 | 5 | 40 | ||
1 000 | 1 175 | 1 120 | 30 | 28 | M27 | 1078 | 5 | 42 | ||
1 200 | 1 375 | 1 320 | 30 | 32 | M27 | 1295 | 5 | 44 | ||
1 400 | 1 575 | 1 520 | 30 | 36 | M27 | 1 510 | 5 | 48 | ||
1 600 | 1 790 | 1 730 | 30 | 40 | M27 | 1 710 | 5 | 51 | ||
1 800 | 1 990 | 1 930 | 30 | 44 | M27 | 1918 | 5 | 54 | ||
2 000 | 2 190 | 2 130 | 30 | 48 | M27 | 2 125 | 5 | 58 | ||
