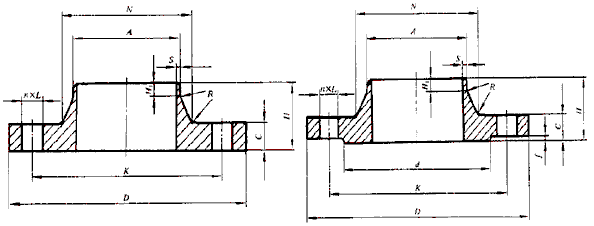

GB/T 9115 PN2.0 WN 对焊法兰标准

公称

通径

DN

法兰焊端

外径

(钢管外径）

A

连接尺寸

密封面

法兰

厚度

C

法兰

高度

H

法兰颈

法兰

内径

B

法兰

外径

D

螺栓孔

中心圆

直径

K

螺栓

孔径

L

螺栓

d

f

N

R

数量

n

螺纹

规格

15

21.3

90

60.5

16

4

M14

35

2

11.5

48

30

—

16.0

20

26.9

100

70

16

4

M14

43

2

13

52

38

—

21.0

25

33.7

110

79.5

16

4

M14

51

2

14.5

56

49

—

26.5

32

42.4

120

89

16

4

M14

63.5

2

¹⁶

57

59

—

35.0

40

48.3

130

98.5

16

4

M14

73

2

17.5

62

65

—

41.0

50

60.3

150

120.5

18

4

M16

92

2

19.5

64

78

—

52.5

65

73.0

180

139.5

18

4

M16

105

2

22.5

70

90

—

62.5

80

88.9

190

152.5

18

4

M16

127

2

24

70

108

—

78.0

100

114.3

230

190.5

18

8

M16

157.5

2

24

76

135

—

102.5

125

141.3

255

216

22

8

M20

186

2

24

89

164

—

128.0

150

168.3

280

241.5

22

8

M20

216

2

25.5

89

192

—

154.0

200

219.1

345

298.5

22

8

M20

270

2

29

102

246

—

202.5

250

273.0

405

362

26

12

M24

324

2

30.5

102

305

—

254.5

300

323.9

485

432

26

12

M24

381

2

32

114

365

10

305.0

350

355.6

535

476

29.5

12

M27

413

2

35

127

400

10

由用户

规定

400

406.4

600

540

29.5

16

M27

470

2

37

127

457

10

450

457

635

578

32.5

16

M30

533.5

2

40

140

505

10

500

508

700

635

32.5

20

M30

584.5

2

43

145

559

10

600

610

815

749.5

35.5

20

M33

692.5

2

48

152

664

10
