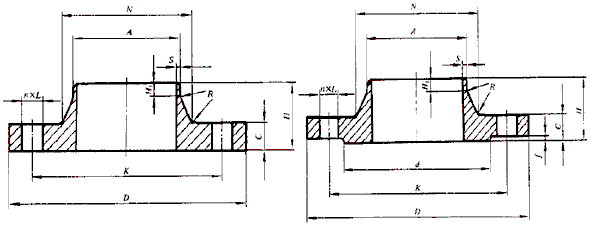

GB/T 9115 PN5.0 WN 对焊法兰标准

公称

通径

DN

法兰焊端

外径

(钢管外径）

A

连接尺寸

密封面

法兰

厚度

C

法兰

高度

H

法兰颈

法兰

内径

B

法兰

外径

D

螺栓孔

中心圆

直径

K

螺栓

孔径

L

螺栓

d

f

N

R

数量

n

螺纹

规格

15

21.3

95

66.5

16

4

M14

35

2

14.5

52

38

—

16.0

20

26.9

120

82.5

18

4

M16

43

2

16.0

57

48

—

21.0

25

33.7

125

89.0

18

4

M16

51

2

17.5

62

54

—

26.5

32

42.4

135

98.5

18

4

M16

63.5

2

19.5

65

64

—

35.0

40

48.3

155

114.5

22

4

M20

73

2

21.0

68

70

—

41.0

50

60.3

165

127.0

18

8

M16

92

2

22.5

70

84

—

52.5

65

73.0

190

149.0

22

8

M20

105

2

25.5

76

100

—

62.5

80

88.9

210

168.5

22

8

M20

127

2

29.0

79

118

—

78.0

100

114.3

255

200.0

22

8

M20

157.5

2

32.0

86

146

—

102.5

125

141.3

280

235.0

22

8

M20

186

2

35.0

98

178

—

128.0

150

168.3

320

270.0

22

12

M20

216

2

37.0

98

206

—

154.0

200

219.1

380

330.0

26

12

M24

270

2

41.5

111

260

—

202.5

250

273.0

445

387.5

29.5

16

M27

324

2

48.0

117

321

—

254.5

300

323.9

520

451.0

32.5

16

M30

381

2

51.0

130

375

10

305.0

350

355.6

585

514.5

32.5

20

M30

413

2

54.0

143

426

10

由用户

规定

400

406.4

650

571.5

35.5

20

M33

470

2

57.5

146

483

10

450

457

710

628.5

35.5

24

M33

533.5

2

60.5

159

533

10

500

508

775

686.0

35.5

24

M33

584.5

2

63.5

162

587

10

600

610

915

813.0

42

24

M39

692.5

2

70.0

168

702

10
