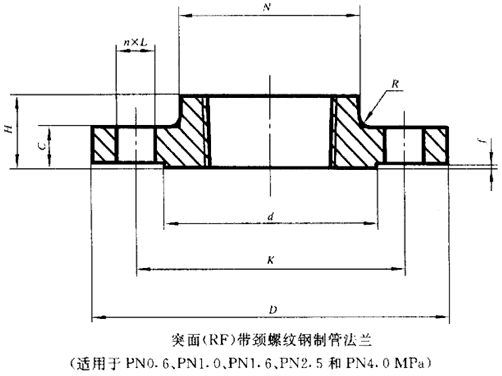

GB/T 9114 PN5.0 Th螺纹法兰标准

PH

DN

A

D

K

L

n

规格

d

£

C

H

N

R

Tmin

Ymin

PN5.0

15

21.3

95

66.5

16

4

M14

35

2

14.5

22

38

—

16

24

20

26.9

120

82.5

18

4

M16

43

2

16

25

48

—

16

29

25

33.7

125

89

18

4

M16

51

2

17.5

27

54

—

18

36

32

42.4

135

98.5

18

4

M16

63.5

2

19.5

27

64

—

21

45

40

48.3

155

114.5

22

4

M20

73

2

21

30

70

—

22

51

50

60.3

165

127

18

8

M16

92

2

22.5

33

84

—

29

64

65

73

190

149

22

8

M20

105

2

25.5

38

100

—

32

76

80

88.9

210

168.5

22

8

M20

127

2

29

43

118

—

32

92

100

114.3

255

200

22

8

M20

157.5

2

32

48

146

—

37

118

125

141.3

280

235

22

8

M20

186

2

35

51

178

—

43

146.5

150

168.3

320

270

22

12

M20

216

2

37

52

206

—

46

171.5

200

219. 1

380

330

26

12

M24

270

2

41.5

62

260

—

51

222.5

250

273

445

387.5

29.5

16

M27

324

2

48

67

321

—

56

276.5

300

323.9

520

451

32.5

16

M30

381

2

51

73

375

10

61

329

350

355.6

585

514.5

32.5

20

M30

413

2

54

76

426

10

64

360.5

400

406.4

650

571.5

35.5

20

M33

470

2

57.5

83

483

10

68

411

450

457

710

628.5

35.5

24

M33

533.5

2

60.5

89

533

10

70

462

500

508

775

686

35.5

24

M33

584.5

2

63.5

95

587

10

73
