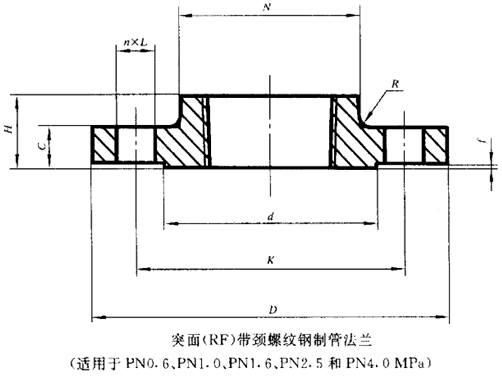

GB/T 9114 PN11 Th螺纹法兰标准

PN

DN

A

D

K

L

n

规格

d

£

C

H

N

Tmin

Ymin

PN11

15

21.3

95

66.5

16

4

M14

35

7

14.5

22

38

16

24

20

26.9

120

82.5

18

4

M16

43

7

16

25

48

16

29

25

33.7

125

89

18

4

M16

51

7

17.5

27

54

18

36

32

42.4

135

98.5

18

4

M16

63.5

7

21

29

64

21

45

40

48.3

155

114.5

22

4

M20

73

7

22.5

32

70

22

51

50

60.3

165

127

18

8

M16

92

7

25.5

37

84

29

64

65

73

190

149

22

8

M20

105

7

29

41

100

32

76.5

80

88.9

210

168.5

22

8

M20

127

7

32

46

117

35

92.5

100

114.3

275

216

26

8

M24

157.5

7

38.5

54

152

41

118

125

141.3

330

267

29.5

8

M27

186

7

44.5

60

189

48

145

150

168.3

355

292

29.5

12

M27

216

7

48

67

222

51

171.5

200

219. 1

420

349

32.5

12

M30

270

7

55.5

76

273

57

222.5

250

273

510

432

35.5

16

M33

324

7

63.5

86

343

65

276.5

300

323.9

560

489

35.5

20

M33

381

7

67

92

400

70

329

350

355.6

605

527

39

20

M36

413

7

70

94

432

73

360.5

400

406.4

685

603

42

20

M39

470

7

76.5

106

495

78

411.5

450

457

745

654

45

20

M42

533.5

7

83

117

546

79

462.5

500

508

815

724

45

24

M42

584.5

7

89

127

610

82

513

600

610

940

838

51

24

M48

692.5

7

102

140

718

92

614.5
