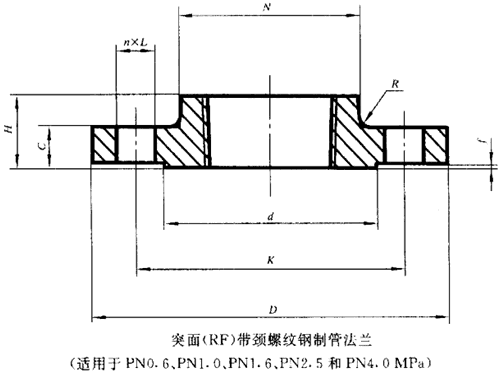

GB/T 9114 PN15 Th螺纹法兰标准

PN

DN

A

D

K

L

n

规格

d

£

C

H

N

Tmin

Vmin

PN15

15

21.3

120

82.5

22

4

M20

35

7

22.5

32

38

23

24

20

26.9

130

89

22

4

M20

43

7

25.5

35

44

26

29

25

33.7

150

101.5

26

4

M24

51

7

29

41

52

29

36

32

42.4

160

111

26

4

M24

63.5

7

29

41

64

31

44.5

40

48.3

180

124

29.5

4

M27

73

7

32

44

70

32

50.5

50

60.3

215

165

26

8

M24

92

7

38.5

57

105

38

64

65

73

245

190.5

29.5

8

M27

105

7

41.5

64

124

48

76.5

80

88.9

240

190.5

26

8

M24

127

7

38.5

54

127

42

92

100

114.3

290

235

32.5

8

M30

157.5

7

44.5

70

159

48

118

125

141.3

350

279.5

35.5

8

M33

186

7

51

79

190

54

144.5

150

168.3

380

317.5

32.5

12

M30

216

7

56

86

235

57

171.5

200

219. 1

470

393.5

39

12

M36

270

7

63.5

102

298

64

222.5

250

273

545

470

39

16

M36

324

7

70

108

368

71

276.5

300

323.9

610

533.5

39

20

M36

381

7

79.5

117

419

76

329

350

355.6

640

559

42

20

M39

413

7

86

130

451

83

360.5

400

406.4

705

616

45

20

M42

470

7

89

133

508

86

411.5

450

457

785

686

51

20

M48

533.5

7

102

152

565

89

462

500

508

855

749.5

55

20

M52

584.5

7

108

159

672

92

513

600

610

1 040

901.5

68

20

M64

692.5

7

140

203

749

102

614.5
